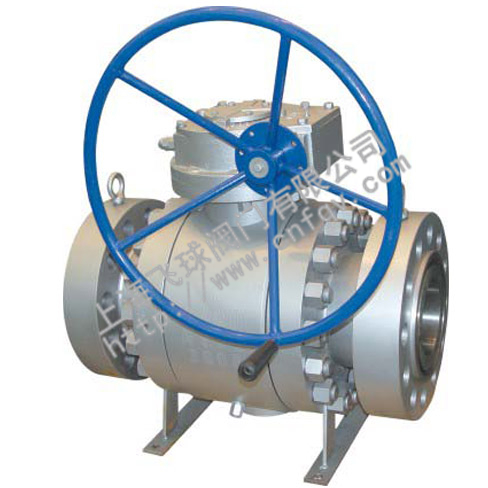

發散燃氣全焊接球閥

編輯日期：2024/7/22 17:46:52 點擊：

產地：上海
型號：Q361F,Q367F
公稱壓力：PN16~PN100
公稱通徑：DN50 ~DN500
適用介質：石油、液化天然氣、液化石油氣等
適用溫度：-29℃ ~ 150℃

產品介紹

　　一、產品概述

　　全焊接球閥性能

　　1）發散燃氣全焊接球閥Q361F,Q367F不需要維護，調整及潤滑，易于安裝，在低運行費用下長期可靠運行。表面采用噴塑處理技術，光澤美觀，在國內已處于領先水平。不會有外部泄漏等現象。閥體是焊接結構，所以閥門重量輕且易于進行絕緣。安裝調節機構，非常簡便，操作手柄可以拆下，換向安裝。

　　2）由于閥座是由碳纖維增強特氟隆密封環及碟形簧構成的，所以對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不會產生任何泄滑。

　　3）球體的加工過程有先進的計算機檢測儀跟蹤檢測，所以球體的加工精度高。

　　4）由于閥體材料跟管道材質一樣，不會出現應力不均，也不會由于地震及車輛經過地面時而產生變形，管道耐老化。

　　5）整體式全焊接，等徑及變徑通道，采用固定球及浮動球，雙活塞效應密封系統，自動

　　注入密封劑式軸承。

　　6）為了防止靜電，閥桿與球體以及閥桿與填料箱之間分別裝有鋼球和彈簧，可以保持閥門所有零件與閥體的導電，讓電流通過區，釋放靜電。不僅防止火災，而且防止腐蝕，實現臨時性切斷，以便及時檢修。

　　7）閥桿防脫功能是因為閥桿受閥內壓力影響，總產生脫離的力所以閥桿設計成防脫結構。

　　8）用低摩擦材料的止推墊圈支撐將壓力推向閥桿，使閥桿僅僅起到傳遞扭矩的作用。

　　全焊接球閥材質

　　1）閥體：碳鋼ST37.0，20號鋼

　　2）球體：不銹鋼304或316

　　3）閥桿：2Cr13

　　4）閥桿密封：全氟像膠

　　5）球體密封：RTFE（PTFE+C）

　　全焊接球閥標準特征

　　1）通徑：DN50 ~DN500

　　2）壓力：PN 16 ~ 100

　　3）工作溫度：-29℃ ~ +150℃

　　4）輸氣管道焊接球閥適應介質：石油、液化天然氣、液化石油氣等

　　5）輸氣管道焊接球閥操作方式：手柄，齒輪（垂直/水平），電動, 渦輪

　　用途:

　　1）城市燃氣：燃氣輸出管道、主干線及各支線供應管道等。

　　2）集中供熱：大型供熱設備輸出管線、主干線、支線。

　　3）熱交換機：管道及各回路啟閉。

　　4）鋼鐵廠：各種流體管道、廢氣擇放管道、煤氣和熱力供應管道、燃料供應管道。

　　5）各種工業設備、各種熱處理管道、各種工業煤氣和熱力管道。

　　二、主要技術參數

公稱壓力 PN	最高使用壓力	試驗壓力
公稱壓力 PN	最高使用壓力	強度試驗壓力	密封試驗壓力	氣密封試驗壓力
1.6	1.6	2.4	1.76	0.6
2.5	2.5	3.75	2.75	0.6
4.0	4.O	6.0	4.4	0.6
6.4	6.4	9.6	7.04	0.6
10.0	10.0	15.0	11.0	0.6

三、主要零部件材料

零件名稱	材料
閥體、閥蓋、支架	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
球體	ZG2Cr13 鍍硬鉻	ZG1Cr18Ni9Ti/HF	ZG0Cr18Ni12Mo2Ti/HF
閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
閥座	PTFE/2Cr13	1Cr18Ni9Ti /HF	0Cr18Ni12Mo2Ti/HF
填料	PTFE/ 柔性石墨
螺栓	35	1Cr17Ni2	1Cr17Ni2
螺母	45	0Cr18Ni9	0Cr18Ni9

　　四、主要外形與連接尺寸

PN	DN	L 對焊	L 法蘭	D	D1	D2	D3	D4	f	f1	b	n-φd
1.6 MPa	50	216	178	51	100	125	160	-	3	-	16	4-18
	65	241	191	64	120	145	180	-	3	-	18	4-18
	80	283	203	76	135	160	195	-	3	-	20	8-18
	100	305	229	102	155	180	215	-	3	-	20	8-18
	125	400	356	127	185	21O	245	-	3	-	22	8-18
	150	457	394	152	210	240	280	-	3	-	24	8-23
	200	521	457	203	265	295	335	-	3	-	26	12-23
	250	559	533	254	320	355	405	-	3	-	30	12-25
	300	635	610	305	375	41O	460	-	4	-	30	12-25
	350	762	686	337	435	470	520	-	4	-	34	16-25
	400	838	762	387	485	525	580	-	4	-	36	16-30
	450	914	864	438	545	585	640	-	4	-	40	20-30
	500	991	914	489	608	650	705	-	4	-	44	20-34
2.5 Mpa	50	216	216	51	100	125	160	-	3	-	20	4-18
	65	241	241	64	120	145	180	-	3	-	22	8-18
	80	283	283	76	135	160	195	-	3	-	22	8-18
	100	305	305	102	160	190	230	-	3	-	24	8-23
	125	400	381	127	188	220	270	-	3	-	28	8-25
	150	457	403	152	218	250	300	-	3	-	30	8-25
	200	521	502	203	278	310	360	-	3	-	34	12-25
	250	559	568	254	332	370	425	-	3	-	36	12-30
	300	635	648	305	390	430	485	-	4	-	40	16-30
	350	762	762	337	448	490	550	-	4	-	44	16-34
	400	838	838	387	505	550	610	-	4	-	48	16-34
	450	914	914	438	555	600	660	-	4	-	50	20-34
	500	991	991	489	610	660	730	-	4	-	52	20-41
4.0 Mpa	50	216	216	51	100	125	160	88	3	4	20	4-18
	65	241	241	64	120	145	180	110	3	4	22	8-18
	80	283	283	76	135	160	195	121	3	4	22	8-18
	100	305	305	102	160	190	230	150	3	4.5	24	8-23
	125	400	381	127	188	220	270	176	3	4.5	28	8-25
	150	457	403	152	218	250	300	204	3	4.5	30	8-25
	200	521	502	203	282	320	375	260	3	4.5	38	12-30
	250	559	568	254	345	385	445	313	3	4.5	42	12-34
	300	635	648	305	408	450	510	364	4	4.5	46	16-34
	350	762	762	337	465	510	570	422	4	5	52	16-34
	400	838	838	387	535	585	655	474	4	5	58	16-41
	450	914	914	438	560	610	680	524	4	5	60	20-41
	500	991	991	489	612	670	755	576	4	5	62	20-48
6.4 Mpa	50	230	216	51	105	135	175	88	3	4	26	4-23
	65	290	241	64	130	160	200	110	3	4	28	8-23
	80	310	283	76	140	170	210	121	3	4	30	8-23
	100	350	305	102	168	200	250	150	3	4.5	32	8-25
	150	480	403	152	240	280	340	204	3	4.5	38	8-34
	200	600	502	203	300	345	405	260	3	4.5	44	12-34
	250	730	568	254	352	400	470	313	3	4.5	48	12-41
	300	850	648	305	412	460	530	364	4	4.5	54	16-41
	350	980	762	337	475	525	595	422	4	5	60	16-41
	400	1100	838	387	525	585	670	474	4	5	66	16-48
	500	1054	1194	489	640	705	800	576	4	5	70	20-54
10.0 Mpa	50	292	292	51	112	145	195	88	3	4	28	4-25
	65	330	330	64	138	170	220	110	3	4	32	8-25
	80	356	356	76	148	180	230	121	3	4	34	8-25
	100	432	432	102	172	210	265	150	3	4.5	38	8-30
	150	559	559	152	250	290	350	204	3	4.5	46	12-34
	200	660	660	203	312	360	430	260	3	4.5	54	12-41
	250	787	787	254	382	430	500	313	3	4.5	60	12-41
	300	838	838	305	442	500	585	364	4	4.5	70	16-48
	350	889	889	337	498	560	655	422	4	5	76	16-54
	400	991	991	387	558	620	715	474	4	5	80	16-54
