一、產品概述

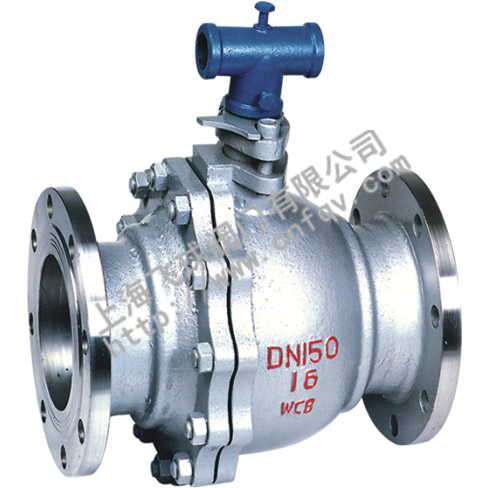

　　固定球閥分兩段式和三段式固定球閥又稱側裝分體式球閥，將閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，它在管道上主要用于切斷、分配和改變介質流動方面。它的樞軸結構保證了了準確的球體位置。標準閥座采用彈簧結構，將閥座推向球體，保證了良好的低壓密封性能。

　　Q347F高壓球閥是一種軟密封高壓球閥，包括閥體、閥蓋、閥桿、球芯和手柄，兩側閥蓋與閥體的兩端螺紋連接，手柄帶動閥桿驅動球芯，在兩側閥蓋與閥體的螺紋連接部充注密封膠。本球閥服了現有技術中普通軟密封高壓球閥的閥蓋與閥體間采用螺紋連接，在高溫高壓的工作環境下密封效果較差的缺陷，通過上述設計，使球閥在高溫高壓狀態下依然能保持良好的的密封性能，特別是閥蓋與閥體間不會泄漏，具有結構簡單、密封性能強、可靠性高、使用壽命長的優點。

　　由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；本閥整部及零件都為鍛件。三片式鍛鋼高壓球閥 Q347Y主要適用于化工、冶金、石油、制藥等行業的各種高壓介質輸送管道中，適用溫度：-196～450℃；驅動方式：手動、氣動、電動、液動；公稱通徑：1/2"～12"；公稱壓力：150LB~1500LB；適用介質：水、氣、油品、天然氣和酸堿腐蝕介質。

　　 三片式鍛鋼高壓球閥閥體及零件都為鍛件，外形整潔、美觀，設計上下軸固定球結構，有效的防護了管道流體的高壓力對密封閥座的損傷，保證了密封性能的穩定。

　　球閥制造標準：

　　設計與制造按GB/T 12237-2007

　　結構長度按GB/T 12221

　　法蘭連接尺寸按 JB/T 79

　　檢驗按 JB/T 9092

　　Q347F高壓球閥產品結構特點

　　1.閥門中腔停滯的壓力異常超過彈簧的預緊力時，閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復位。

　　2.當萬一發生火災或由于異常升溫使閥座密封圈燒損或軟化時，在彈簧和介質壓力作用下，使支撐圈球面部位和球體形成金屬對金屬接觸，達到暫時密封作用，阻止了火災進一步擴大，符合API 6FA的規定。

　　3.填料壓蓋部位密封采用PTFE填料和0形密封圈雙重密封圈，特別適用于氣體介質，填料裝在填料盤內，可隨時采用摩擦系統低的新型SF型自潤滑滑動軸襯，減低操作力矩。

　　二、主要技術參數

           三、主要外形與連接尺寸
