一、產品概述

　　手動球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關摩擦小，密封面不易磨損，啟閉力矩小。這樣可減小所配執行器的規格，配以部分回轉電動執行機構，可實現對介質的調節和嚴密切斷，廣泛適用于石油、化工、城市給排水等要求嚴格的工況。

　　鋼制手動球閥 Q41F/H/Y在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：

　　1． 流體阻力小，其阻力系數與同長度的管段相等。

　　2． 結構簡單、體積小、重量輕。

　　3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

　　4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

　　5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

　　6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

　　7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。

　　浮動球閥特點：

　　浮動球閥結構簡單，制造工藝成熟，專業化程度高，性能可靠，適用范圍廣制造成本較低，是公稱通徑簇DN150球閥首選品種。

　　1. 全通徑和縮徑：用戶可以選擇全通徑和縮徑縮徑，球閥重量比全通徑球閥輕約30%，能夠減輕管道負荷降低成本。

　　2. 上密封和防吹出結構：閥桿采用內裝式，軸肩及上密封墊片(聚四氟乙烯或增強石墨)防止閥桿吹出并組成上密封結構。

　　3. 防靜電結構:軟密封球閥在啟閉過程中會產生靜電，因此易燃易爆場合采用的球閥要求設置防靜電結構。

　　4. 耐火結構：該結構在火災發生時，軟密封材料燒損后形成金屬對金屬的硬密封，有效防止介質外流造成更大的損失。

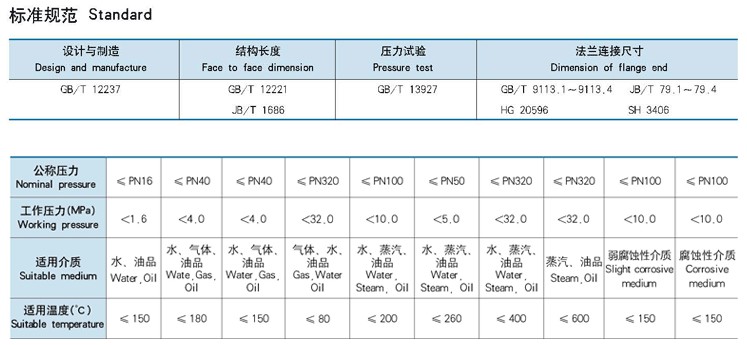

      二、主要技術參數

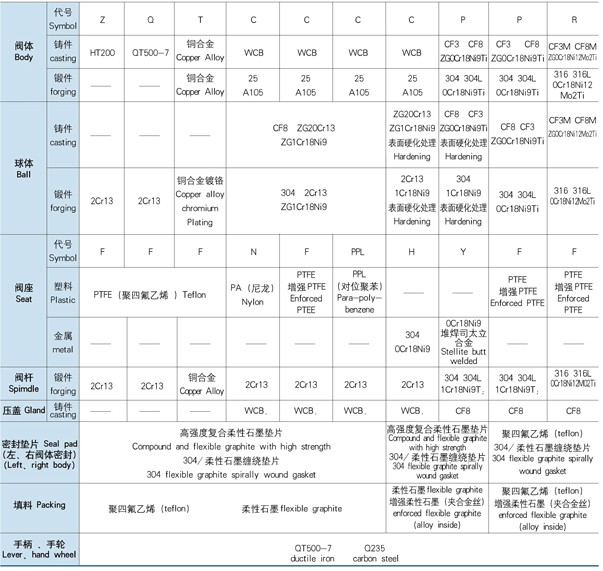

　　三、主要零部件材料

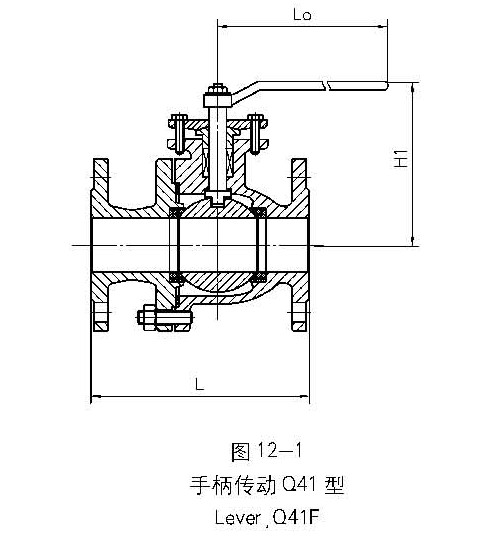

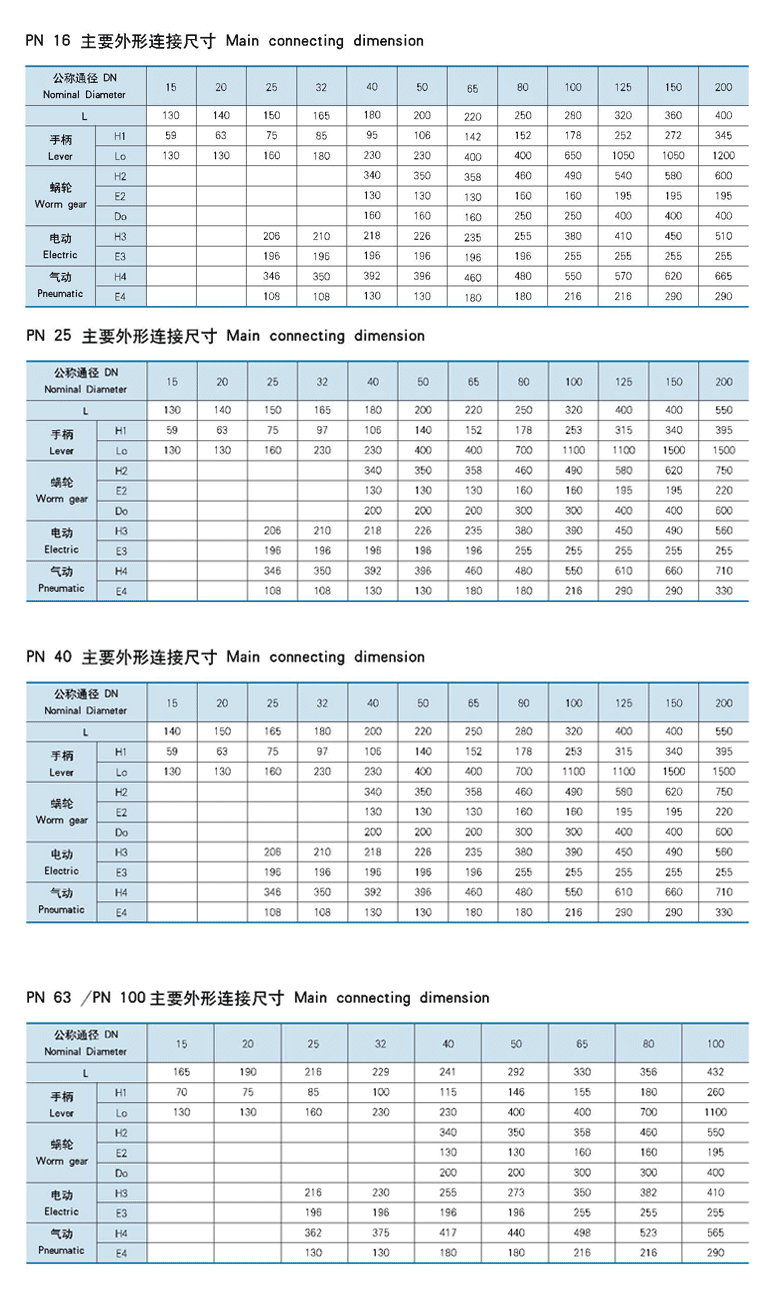

　　四、主要外形與連接尺寸
