氣動襯氟球閥 Q641F46
- 產 地：上海
- 型 號：Q641F46
- 公稱壓力：/
- 公稱通徑：DN15-DN400
- 適用介質：水、石油、天然氣、酸類等
- 適用溫度：-50℃～450℃
一、產品概述
Q641F46氣動襯氟球閥是為各種強腐蝕性介質管路的自動啟閉控制而設計的，廣泛適用于石油、化工、染化、制酸制堿等行業。氣動襯四氟球閥是采用氟塑料襯里，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此氣動襯氟球閥可在-50℃～180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。
氣動球閥是由雙（單）作用氣動活塞式執行器和浮動球閥組成。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°。該產品按其密封性能可分軟密封及金屬密封。具有結構緊湊、體積小、行可靠、密封性好、維修容易等特點。廣泛的應用于石油、化工、輕工、制藥、造紙等工業自動控制系統中。
二、工作原理
1、當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。
2、氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。
3、回信器信號燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置。
4、定位器可調節閥門管道流量。
| 型號 | 氣動襯氟球閥 | 品牌 | 飛球牌 |
| 材質 | 碳鋼 | 連接形式 | 法蘭 |
| 結構形式 | 浮動球球閥 | 公稱通徑 | 15-400（mm） |
| 適用介質 | 各種高腐蝕化學介質 | 壓力環境 | 常壓 |
| 工作溫度 | 常溫 | 標準 | 國標 |
| 流動方向 | 雙向 | 驅動方式 | 氣動/電動/手動等 |
| 零部件及配件 | 配件 | 用途 | 截止 |
| 類型(通道位置) | 二通式 | 作用對象 | / |
三、主要設計標準
| 設計與制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
| 法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 檢驗與試驗 | JB/T 9092、API 598、GB/T13927 |
四、主要零部件材料
| 零件名稱 | 材料 | |||
| 閥體、閥蓋 | WCB+F46 | 304(CF8)+F46 | 316(CF8M)+F46 | 316L(CF3M)+F46 |
| 球體 | 2Cr13+氮化處理+46 | 304+46 | 316+46 | 316L+46 |
| 閥桿 | 2Cr13+46 | 304+46 | 316+46 | 316L+46 |
| 閥座密封圈 | PTFE、碳素纖維＋PTFE | |||
| 密封填料 | V型聚四氟乙烯填料 | |||
六、主要技術參數及性能
| 公稱通徑DN(mm) | 15～300 | 執行器型號 | GT、AT、AW系列單雙作用氣動執行器 |
| 公稱壓力(MPa) | PN1.0、1.6 MPa | 供氣壓力 | 0.4～0.7MPa |
| 閥體形式 | 兩段式閥體(浮動球體、固定球體) | 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 連接形式 | 法蘭式 | 環境溫度 | -30～+70℃ |
| 閥芯形式 | "O"型球形閥芯 | 作用形式 | 單作用執行機構、雙作用執行機構 |
| 密封填料 | 聚四氟乙烯(PTFE) | 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 流量特性 | 近似快開型 |
采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
|
|
| 動作范圍 | 0～90° | ||
| 泄露量Q | 軟密封：零泄漏 | ||
| 適用溫度 | PTFE≤180℃ | ||
| 基本誤差 | 帶定位器：小于全行程的±2% | ||
| 死區 | 帶定位器：小于全行程的2% | ||
| 可調范圍 | 250：1 | ||
| 配置執行機構 | GT、AT、ST、AW系列單雙作用氣動執行器 | ||
| 控制方式 | 開關兩位控制、4-20mA模擬量控制 | ||

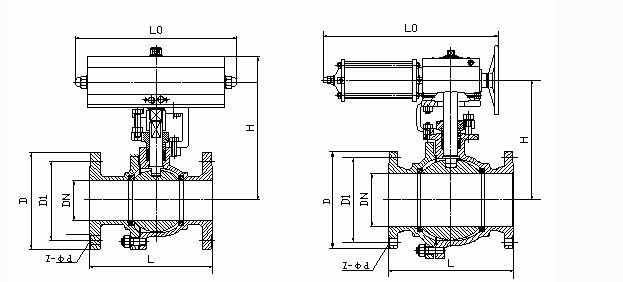

七、主要外形與連接尺寸
|
DN
|
L
|
H
|
D
|
D1
|
L0
|
Z-φd
|
執行器型號
|
|
15
|
130
|
200
|
95
|
65
|
165
|
4-φ14
|
QW-TZ01/AT50D
|
|
20
|
140
|
204
|
105
|
75
|
165
|
4-φ14
|
QW-TZ01/AT50D
|
|
25
|
150
|
215
|
115
|
85
|
165
|
4-φ14
|
QW-TZ01/AT63D
|
|
32
|
165
|
240
|
135
|
100
|
225
|
4-φ18
|
QW-TZ02/AT63D
|
|
40
|
180
|
265
|
145
|
110
|
225
|
4-φ18
|
QW-TZ02/AT75D
|
|
50
|
200
|
275
|
160
|
125
|
225
|
4-φ18
|
QW-TZ02/AT75D
|
|
65
|
220
|
379
|
180
|
145
|
245
|
4-φ14/4-φ18
|
QW-TZ03/AT88D
|
|
80
|
250
|
390
|
195
|
160
|
330
|
8-φ18
|
QW-TZ04/AT100D
|
|
100
|
280/320
|
416
|
215/230
|
180/190
|
330
|
8-φ18/8-φ23
|
QW-TZ04/AT115D
|
|
125
|
320/381
|
542
|
245/270
|
210/220
|
380
|
8-φ18/8-φ25
|
QW-TZ05/AT145D
|
|
150
|
360/400
|
572
|
280/300
|
240/250
|
380
|
8-φ23/8-φ25
|
QW-TZ06/AT160D
|
|
200
|
400/500
|
736
|
335/360
|
295/310
|
440
|
12-φ25/12-φ25
|
AW17
|
|
250
|
530/568
|
926
|
405/425
|
355/370
|
580
|
12-φ25/12-φ30
|
AW20
|
|
300
|
600/648
|
1059
|
460/485
|
410/430
|
715
|
12-φ25/16-φ30
|
AW28
|
|
350
|
550/762
|
1127
|
520/550
|
470/490
|
875
|
16-φ25/16-φ34
|
AW28
|
|
400
|
600/838
|
1398
|
580/610
|
525/550
|
995
|
16-φ30/16-φ34
|
AW35
|
