GH41H-150LB美標Y型過濾器
編輯日期：2014/8/6 13:43:17 點擊：
- 產 地：上海
- 型 號：GH41H-150LB
- 公稱壓力：1.6MPa~6.4MPa
- 公稱通徑：/
- 適用介質：蒸汽、空氣、水、油品等
- 適用溫度：/
一、產品概述
產品型號：TYG型
產品名稱：過濾器
產品特點：TYG型過濾器以確保所有設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失。適用于蒸汽、空氣、水、油品等系統管道中。保護各種計量儀器、泵機、閥門、疏水器等設備。
1、抗污性強，排污方便；流通面積大，壓力損失小；結構簡單，體積小．重量輕。
2、過濾網材質，有奧氏本304、316、316L。
3、A型表示：精鑄碳鋼體，8型精鑄不銹鋼體，C型精鑄黃、青銅。
4、連接形式：N表示螺紋，W表示承插焊、F表示法蘭式。

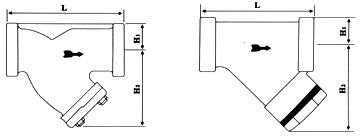

二、產品結構圖
三、主要零件部件材料
|
主要零件部件材料表
|
Parts
零件名稱 |
Materials
材料 |
|
Body
閥體 |
carbonstoeIStainlessSteeI
Fram bronze．brass 碳鋼、不銹鋼、黃、青銅 |
|
|
Gauze Filter Cap
濾網蓋 |
carbonstoelStainlessSloel
碳鋼、不銹鋼 |
|
|
Filter Core Net
濾芯網 |
Stainless Steel
不銹鋼 |
|
|
Gaske r
墊片 |
Metal graphite
金屬石墨 |
四、TYG型螺紋過濾器主要技術參數
|
Model
產品型號 |
Nominal
Diameter（DN） 公稱通徑 |
Connection
連接方式 |
Nominal
Pressure（MPa） 公稱壓力 |
Max．AIlowable
TMP（℃） 最高允許溫度 |
External Dimensions（mm）
外形尺寸 |
||
|
L
|
H1
|
H2
|
|||||
|
ATGN W-16 64A
|
15—20
25 |
Thread Socket weld
螺紋承插焊 |
1.6—6.4
|
425
|
90
100 |
20
23 |
78
88 |
|
ATGN W-16 64A
|
32—40
50 |
Thread Socket weld
螺紋承插焊 |
1.6—6.4
|
425
|
130
150 |
32
38 |
120
128 |
|
ATGN W-16 25A
|
65
80 |
Thread Socket weld
螺紋承插焊 |
1.6—2.5
|
350
|
210
230 |
44
54 |
180
192 |
|
ATGN W-16 25B
|
15—20
25 |
Thread Socket weld
螺紋承插焊 |
1.6—2.5
|
350
|
75、85
90 |
20
23 |
75
85 |
|
ATGN W-16 25B
|
32—40
50 |
Thread Socket weld
螺紋承插焊 |
1.6—2.5
|
350
|
120
140 |
32
38 |
113
122 |
|
ATGN F-16 25C
|
15—20
25 |
Thread Flange
螺紋法蘭 |
1.6—2.3
|
250
|
85
95 |
22
25 |
78
88 |
|
ATGN F-16 25C
|
32—40
50 |
Thread Flange
螺紋法蘭 |
1.6—2.3
|
250
|
130
150 |
35
40 |
115
125 |
