一體式防泄漏球閥，法蘭廣式球閥 Q41F
- 產 地：上海
- 型 號：Q41F
- 公稱壓力：PN10~PN64
- 公稱通徑：1/2-4"
- 適用介質：水，油，氣等
- 適用溫度：-29℃～150℃
一、產品概述
一體式防泄漏球閥，法蘭廣式球閥 Q41F，法蘭球閥，廣式球閥和閘閥是同屬一個類型的閥門，區別在它的關閉件是球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。廣式球閥是近年來被廣泛采用的一種新型閥門，此閥一般水平安裝。
A, 廣式法蘭球閥具有以下優點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
B, 法蘭廣式球閥按其通道位置可分為直通式，三片式球閥和直角式。后兩種球閥用于分配介質與改變介質的流向。廣式球閥安裝與維護應注意以下事項：
1.要留有閥柄旋轉的位置。
2. 不能用作節流。
3帶傳動機構的球閥應直立安裝。
C,廣式法蘭球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
D,廣式法蘭球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。
廣式球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。
E,廣式法蘭球閥工作原理如下：
?。ㄒ唬㈤_啟過程
1.在關閉位置，球體受閥桿的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。
2.當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3.閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4.直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
（二）、關閉過程
1.關閉時，順時針旋轉手柄，閥桿開始下降并使球體離開閥座開始旋轉。
2.繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3. 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4.手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
F, 廣式法蘭球閥的結構特點：
1、 啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。
2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
4、 低扭矩設計。特殊結構設計的閥桿，只需配一個小手柄閥門就能輕松啟閉。
5、 楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
6、 密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

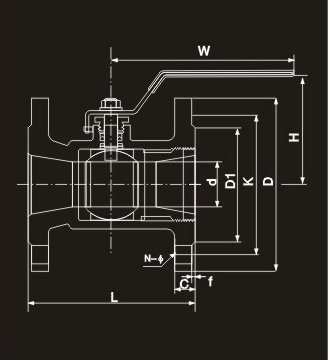

二、產品結構圖
三、主要性能規范
| 強度試驗壓力：PT2.4,3.8,6.0,9.6MPa | Applicable media: |
|
|
| 低壓氣密封試驗壓力：0.6MPa | Q41F-(16-64)C Water.Oil.Gas |
|
|
| 適用介質：Q41F-(16-64)C 水，油，氣 | Applicable temperature:-29～150℃ |
|
|
| 適用溫度：-29～150℃ | Applicable media: |
|
|
| 適用介質：Q41F-(16-64)P 硝酸類 | Q41F-(16-64)P Nitric acid |
|
|
| Q41F-(16-64)R 醋酸類 | Q41F-(16-64)R Acetic acid |
|
|
| 適用溫度：-29～150℃ | Applicable temperature:-29～150℃ | ||
四、主要零部件材料
|
零件名稱
Description of parts
|
Q41F-(16-64)C |
|
|
||||
|
|
|
|
||||
|
閥蓋 Bonnet
|
WCB |
ZG1Cr18Ni9i
CF8
|
ZG1Cr18Ni12Mo2Ti
CF8M
|
||||
|
|
|
|
||||
|
|
|
|
||||
|
聚四氟乙烯Polytetrafluorethylene(PTEE) | ||||||
|
聚四氟乙烯Polytetrafluorethylene(PTEE) | ||||||
五、主要外形與連接尺寸
| INCH | DN | d | L | D | K | D1 | N-ф | C | f | H | W |
| 1/2" | 15 | 90 | 108 | 95 | 65 | 46 | 4-14 | 14 | 2 | 60 | 110 |
| 3/4" | 20 | 105 | 117 | 105 | 75 | 56 | 4-14 | 14 | 2 | 65 | 120 |
| 1" | 25 | 110 | 127 | 115 | 85 | 65 | 4-14 | 14 | 2 | 75 | 150 |
| 1?" |
32
|
125 | 140 | 135 | 100 | 76 | 4-18 | 16 | 3 | 83 | 160 |
| 1?" | 40 | 136 | 165 | 145 | 110 | 85 | 4-18 | 18 | 3 | 90 | 160 |
| 2" | 50 | 155 | 178 | 160 | 125 | 100 | 4-18 | 18 | 3 | 100 | 180 |
| 2?" | 65 | 170 | 190 | 180 | 145 | 118 | 4-18 | 10 | 3 | 110 | 200 |
| 3" | 80 | 200 | 203 | 195 | 160 | 130 | 8-18 | 20 | 3 | 130 | 250 |
|
4"
|
100 | 230 | 229 | 215 | 180 | 150 | 8-18 | 22 | 3 | 150 | 270 |
