高壓電站閘閥 Z61Y-250/320
編輯日期：2016/6/1 15:54:12 點擊：
- 產 地：上海
- 型 號：Z61Y-250/320
- 公稱壓力：25Mpa~32Mpa
- 公稱通徑：DN50~DN225
- 適用介質：水、蒸汽等
- 適用溫度：≤425℃
一、產品概述
高壓電站閘閥 Z61Y-250/320，對焊連接形式、明桿楔式剛性單閘板，閥座密封面材料為硬質合金，公稱壓力 PN250~PN320，閥體材料為碳素鋼。
二、Z61Y 主要技術參數
| 型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 | 閥體 |
|---|---|---|---|---|---|
| Z61Y-250 | 250 | 25 | ≤425 | 水、蒸汽等 | WCB |
| Z61Y-320 | 320 |
32 |
三、主要零部件材料
| 型號 | 材料 | ||||
|---|---|---|---|---|---|
| 閥體 | 閘板 | 閥蓋 | 閥桿 | 填料 | |
| Z61Y-250 | WCB | WC6 | 25 | 38CrMoA1A | 增強柔性石墨 |
| Z61Y-320 | WCB | WC6 | 12Cr1MoVA | 20Cr1MoVA、25Cr2MoVA |
增強柔性石墨 |

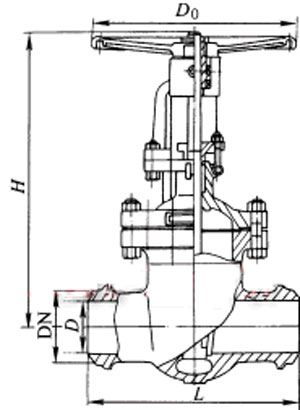

四、主要外形與連接尺寸
| DN | L | D | H | D0 | 重量/kg |
|---|---|---|---|---|---|
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
