氣動O型切斷球閥 ZSHO
- 產 地:上海
- 型 號:ZSHO
- 公稱壓力:1.0MPa~6.4MPa
- 公稱通徑:DN15~DN300
- 適用介質:/
- 適用溫度:常溫(-40℃~180℃),高溫(—60℃~450℃)
一、產品概述
ZSHO氣動O型活塞式切斷球閥(簡稱切斷球閥),是一種旋轉型切斷球閥,為氣動單元組合儀表中的執行單元,一般與電磁閥等氣動元件組合使用。閥體結構有安裝軟密封閥座與全金屬閥座兩種,分別用于常溫(-40~180℃)及高溫(—60~450℃)場合。該產品傳動效率高,推力大,密封性能好,額定流量系數大,零件互換性強等特點。因而廣泛應用于石油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門的氣體、液體輸送管道中介質的切斷或開啟,以達到生產過程按一定的程序進行。切斷球閥主要由氣動活塞式執行機構和切斷型球閥兩部分組成,根據用戶需要,也可在執行機構和切斷球閥之間配置手輪機構。
二、主要技術參數
公稱通徑mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
||||||||||
額定流量系數Kv
|
20
|
38
|
72
|
110
|
170
|
270
|
390
|
510
|
940
|
1400
|
2200
|
3500
|
5000
|
6500
|
||||||||||
公稱壓力MPa
|
1.0、1.6、6.4
|
|||||||||||||||||||||||
氣動執行機構
|
DA45
|
DA60
|
DA63
|
DA83
|
DA105
|
DA125
|
DA140
|
DA160
|
DA210
|
DA270
|
DA300
|
|||||||||||||
角行程
|
0~90°
|
|||||||||||||||||||||||
流量特性
|
快開
|
|||||||||||||||||||||||
介質溫度℃
|
-20~120
|
|||||||||||||||||||||||
作用方式
|
氣開式(K)、氣關式(B)
|
|||||||||||||||||||||||
可調范圍R
|
200:1
|
|||||||||||||||||||||||
法蘭尺式、型式
|
PN1.0、1.6:JB/T79.1-94光滑式;PN6.4:JB/T79.2-94凹式
|
型號
|
DA45
|
DA60
|
DA63
|
DA83
|
DA105
|
DA125
|
DA140
|
DA160
|
DA210
|
DA270
|
DA300
|
輸出力矩N·m
|
8.2
|
20.4
|
48.9
|
105.7
|
178.3
|
347
|
581
|
886
|
1932
|
3244
|
4447
|
進氣孔螺紋
|
G1/4″
|
G1/2″
|
|||||||||
操作氣源壓力MPa
|
0.4~0.7
|
三、主要性能指標
公稱通徑mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
泄漏量ml/min
|
0(附合NASIB16.104 5級標準)
|
|||||||||||
切斷時間S
|
1~2
|
2~4
|
||||||||||
回差%
|
帶定位器
|
≤全行程的1%
|
||||||||||
不帶定位器
|
≤全行程的3%
|
|||||||||||
基本誤差%
|
帶定位器
|
≤全行程的±1%
|
||||||||||
不帶定位器
|
≤全行程的±5%
|
注:泄漏量用水做實驗
可配附件 手輪、電磁閥、回訊器(或行程開關)
四、主要零部件材料
五、主要外形與連接尺寸

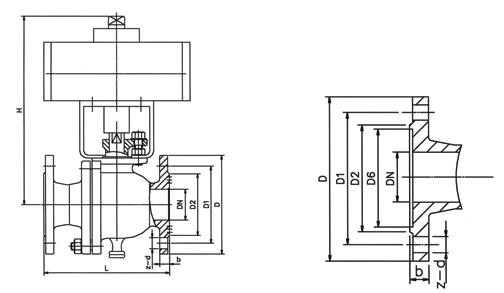

外形尺寸(法蘭連接)
公稱通徑
|
L
|
D
|
D1
|
D2
|
b
|
H
|
z—d
|
15
|
130
|
95
|
65
|
45
|
14
|
220
|
4—Φ14
|
20
|
130
|
105
|
75
|
55
|
14
|
223
|
4—Φ14
|
25
|
140
|
115
|
85
|
65
|
14
|
230
|
4—Φ14
|
32
|
165
|
135
|
100
|
78
|
16
|
268
|
4—Φ18
|
40
|
165
|
145
|
110
|
85
|
16
|
295
|
4—Φ18
|
50
|
203
|
160
|
125
|
100
|
16
|
318
|
4—Φ18
|
65
|
222
|
180
|
145
|
120
|
18
|
325
|
8—Φ18
|
80
|
241
|
195
|
160
|
135
|
20
|
425
|
8—Φ18
|
100
|
305
|
215
|
180
|
155
|
20
|
498
|
8—Φ18
|
125
|
356
|
245
|
210
|
185
|
22
|
580
|
8—Φ18
|
150
|
394
|
280
|
240
|
210
|
24
|
630
|
8—Φ23
|
200
|
457
|
335
|
295
|
265
|
26
|
65
|
12—Φ23
|
250
|
533
|
405
|
355
|
320
|
30
|
—
|
12—Φ25
|
300
|
610
|
460
|
410
|
375
|
30
|
—
|
12—Φ25
|
外形尺寸(內螺紋連接)
公稱通徑
|
G
|
L
|
H
|
A
|
d
|
8
|
1/4″
|
65
|
214
|
182.5
|
11
|
10
|
3/8″
|
65
|
214
|
182.5
|
11
|
15
|
1/2″
|
75
|
214
|
182.5
|
11
|
20
|
3/4″
|
80
|
217
|
182.5
|
24
|
25
|
1″
|
90
|
230
|
182.5
|
21
|
32
|
1 1/4″
|
110
|
233
|
217
|
25
|
40
|
1 1/2″
|
120
|
247
|
217
|
32
|
50
|
2″
|
140
|
254
|
217
|
38
|
