一片式內螺紋球閥 Q11F
編輯日期：2016/6/3 16:25:49 點擊：
- 產 地：上海
- 型 號：Q11F
- 公稱壓力：1.0MPa～1.6MPa
- 公稱通徑：DN6-DN100
- 適用介質：水、油品、氣、硝酸、醋酸類
- 適用溫度：-29℃～150℃
一、產品概述
Q11F 一片式內螺紋球閥適用于PN1.0～1.6MPa，工作溫度 -29～150℃（密封圈為增強聚四氟乙烯）或 -29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
二、主要技術參數
| 適用介質 | 型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
| 水、蒸汽、油 |
Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C
|
A105、45 | 1Cr18/1Cr18Ni9Ti |
不
銹
鋼
SS304
|
聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL | 聚四氟乙烯PTFE對位聚苯PPL |
| 硝酸類 |
Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P
|
SS304/1Cr18Ni19Ti | SS304/1Cr18Ni9Ti | |||
| 醋酸類 |
Q11F-16R、Q11F-25R
Q11F-40R、Q11F-64R
|
SS316/Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti |

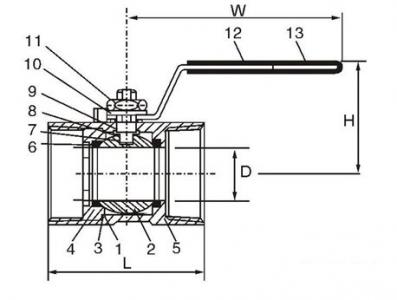

三、主要外形與連接尺寸
| 公稱通徑 | 管螺紋 | 尺寸（mm） | 重量WT（g） | |||||
| d | L | W | H | E | D | D | ||
| 6 | 1/4″ | 8 | 60 | 110 | 56 | 11.5 | 30 | 320 |
| 10 | 3/8″ | 18 | 60 | 110 | 58 | 11.5 | 31 | 320 |
| 15 | 1/2″ | 10.5 | 60 | 110 | 58 | 14 | 32 | 350 |
| 20 | 3/4″ | 13 | 67.5 | 110 | 62 | 15 | 38 | 430 |
| 25 | 1″ | 17 | 73 | 110 | 68 | 15 | 45 | 570 |
| 32 | 1 1/4″ | 22 | 90 | 150 | 75 | 18 | 53.4 | 1000 |
| 40 | 1 1/2″ | 25 | 97.5 | 150 | 83 | 19 | 63 | 1550 |
| 50 | 2″ | 32 | 112 | 150 | 90 | 19 | 73 | 2170 |
| 65 | 2 1/2″ | 40 | 132 | 180 | 95 | 21 | 92 | 3625 |
| 80 | 3″ | 50 | 156 | 220 | 100 | 27 | 109 | 5800 |
| 100 | 4″ | 65 | 196 | 250 | 115 | 29 | 138 | 7200 |
