一、產品概述

　　Q347F 蝸輪固定球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和 改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，閥桿扭矩小，便于閥門啟 閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。

　　蝸輪固定球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小, 閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預緊閥座組件，具有自緊特性，實現上游密封。每臺閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部設有調整片，保證球與密封圈的接觸位置。 適用介質：水、氣、油品和酸堿腐蝕性介質。

　　固定式蝸輪球閥有以下特點：

　　1. 使用壽命長、密封環選用自潤滑聚四氟乙烯材料。球體與密封環微摩擦，有效提高使用壽命。

　　2. 體積小，重量輕，易于安裝保養。

　　3. 固定球閥結構可任意方向安裝與管路的任何部位。

　　4. V型接疊軸向填料，達到防腐A級密封。

　　二、主要技術參數

　　三、主要零部件材料

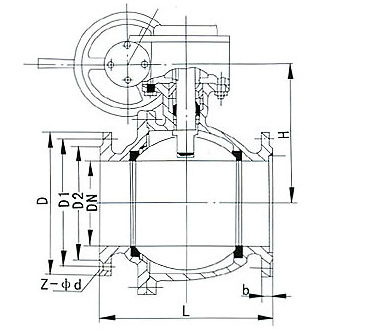

　　四、主要外形與連接尺寸
