電動保溫球閥
- 產 地：上海
- 型 號：BQ941F
- 公稱壓力：1.6-10.0 MPa
- 公稱通徑：DN20～DN200
- 適用介質：重油、膠類等易凝固介質
- 適用溫度：-40℃~150℃
一、產品概述
BQ941F 電動保溫球閥是采用電動角行程執行機構與夾套保溫球閥組成，具有良好的保溫保冷特性，且氣動保溫球閥的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。采用一體化結構，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA控制信號或1-5VDC及220VAC 電源即可控制運轉。電動保溫球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于電動保溫球閥采用整體式結構，因而夾套保溫電動球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
BQ941F 電動保溫球閥由于采用了蒸氣夾套保溫，故即使外界溫度降到零度以下，球閥仍操作靈活以保證輸油管道能斷開，其優點是一般控制閥門所沒有的。保溫球閥是重油輸送管道理想的控制閥門，根據用戶需要夾套里注入蒸氣、導熱油等使整個閥門保溫或降溫達到所需要的溫度，能防止介質結晶。法蘭連接按JB/T 79-94標準制造用于石油、化工、冶金、制藥等行業。
二、產品特點
1、該產品具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。
2、主要針對凝固的高粘度介質及易結晶介質等。
3、由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
三、主要零部件材料
1
左閥體
鑄鋼、不銹鋼
2
右閥體
鑄鋼、不銹鋼
3
閥座
不銹鋼、硬質合金
4
球體
2Cr13+硬化處理、304、316
5
墊片
柔性石墨、聚四氟乙烯
6
閥桿
2Cr13、304、316
7
填料
柔性石墨、聚四氟乙烯
8
壓蓋
鑄鋼、不銹鋼
9
支架
鑄鋼、不銹鋼
10
執行器
根據實際配置而定
四、主要技術規范
設計標準
ASME B 16.34 GB/T12224
結構長度
ASME B 16.10 GB/T12221
連接法蘭
ASME B16.5 JB/T 79
試驗和檢驗
JB/T9092 API 598
適用介質
重油、膠類等易凝固介質
五、主要性能規范
試驗壓力(MPa)
公稱壓力(MPa)
壓力級
JIS(K)
1.6
2.5
4.0
6.4
10.0
150
300
600
10K
20K
強度試驗
2.4
3.75
6.0
9.6
15.0
3.0
7.5
16.5
2.4
3.8
密封試驗
1.76
2.75
4.4
7.04
11.0
2.2
5.5
12.1
1.5
2.8
氣密試驗
0.4～0.7MPa
|

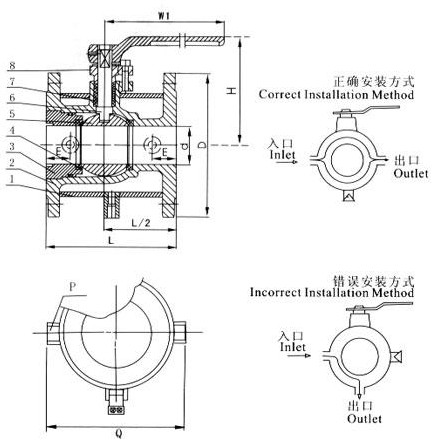

公稱通徑（DN） |
d |
L |
D |
E |
Q |
H |
W |
管螺紋 |
||
|
(mm) |
(in) |
(mm) |
(in) |
P |
||||||
|
20 |
3/4" |
19 |
117 |
40 |
1 1/2" |
58.5 |
147 |
101 |
170 |
G3/4" |
|
25 |
1" |
25 |
127 |
50 |
2" |
62.5 |
156 |
106 |
170 |
G3/4" |
|
40 |
1 1/2" |
38 |
165 |
65 |
2 1/2" |
63.5 |
181 |
125 |
250 |
G3/4" |
|
50 |
2" |
51 |
178 |
80 |
3" |
68 |
218 |
135 |
250 |
G3/4" |
|
80 |
3" |
76 |
229 |
150 |
6" |
82 |
275 |
193 |
350 |
G3/4" |
|
100 |
4" |
102 |
254 |
200 |
8" |
83 |
300 |
265 |
420 |
G3/4" |
|
150 |
6" |
152 |
292 |
250 |
10" |
95 |
403 |
355 |
1000 |
G3/4" |
|
200 |
8" |
203 |
330 |
300 |
12" |
100 |
495 |
410 |
1300 |
G3 |
