對夾旋啟雙瓣止回閥 H76H、H76W
- 產 地：上海
- 型 號：H76H、H76W
- 公稱壓力：PN10～PN420、Class150～Class2500
- 公稱通徑：DN15～DN1200、NPS1/2～48
- 適用介質：水、蒸氣、油品、硝酸、醋酸、強氧化性介質等
- 適用溫度：-196℃～540℃
一、H76H、H76W對夾旋啟雙瓣止回閥簡介：
H76H、H76W 雙瓣旋啟對夾式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾式連接，結構緊湊。由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘 現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，可水平安裝或垂直安裝，可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介 質。
雙瓣旋啟對夾式止回閥適用于公稱壓力PN10～PN420、Class150～Class2500；公稱通徑DN15～DN1200、NPS1/2～48；工作溫度-196℃～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業中水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
三、H76H、H76W對夾旋啟雙瓣止回結構特點：
1. 結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；
2. 體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；
3. 閥瓣關閉快速，水錘壓力小；
4. 水平管道或垂直管道均可使用，安裝方便；
5. 流道通暢、流體阻力小；
6. 動作靈敏、密封性能好；
7. 閥瓣行程短、關閥沖擊力小；
8. 整體結構、簡單緊湊、造型美觀；
9. 使用壽命長、可靠性高。
四、H76H、H76W對夾旋啟雙瓣止回標準規范：
設計制造標準：JB/T8937
結構長度標準：GB/T12221-2005
連接法蘭標準：GB/T9113
壓力溫度等級：GB/T12224-2005
試驗檢驗標準：GB/T13927-2008

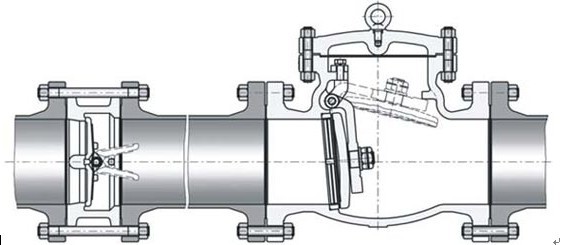

對夾雙瓣旋啟式止回閥與法蘭單瓣旋啟式止回閥的對比
|
結構形式 |
H76型對夾雙瓣旋啟式止回閥 |
H44型法蘭單瓣旋啟式止回閥 |
|
||||||
|
水錘壓力 |
水錘壓力小，閥瓣行程短、并有彈簧輔助關閉、關閥速度快 |
水錘壓力很大，閥瓣行程長，需要較長的關閉時間 |
|
||||||
|
H76型的水錘壓力只有H44型的1/2～1/5 |
|
||||||||
|
尺寸和重量 |
結構長度很短、體積小、重量輕，便于閥門的安裝、搬運、存放及管道的布置，并能大量節約材料、降低成本 |
結構長度很長，體積笨大，重量很重 |
|
||||||
|
H76型的結構長度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10 |
|
||||||||
|
流體阻力 |
流體阻力小，流體阻力系數ζ為2.6～0.7，隨著閥門口徑的增大，流體阻力系數減小 |
流體阻力小，流體阻力系數ζ為1.3～3，但在低壓工況下，閥瓣不能完全開啟，流體阻力大。流體阻力隨著閥門口徑的增大而增大 |
|
||||||
|
安裝 |
可水平安裝或垂直安裝，重量輕，不必為閥門設置支座 |
可水平安裝或垂直安裝，大口徑閥門重量重，需設置支座 |
|
||||||
|
開啟壓力 |
開啟壓力很小，閥瓣在很小的壓差下就能完全打開 |
開啟壓力較大，閥瓣在較大的壓差下才能完全打開 |
|
||||||
|
可靠性 |
閥門為整體結構，簡單緊湊、閥門關閉時沖擊力小，水錘壓力小，閥門壽命長，可靠性高 |
閥門關閉時的巨大沖擊力及水錘壓力容易損壞閥門 |
|
||||||
|
公稱通徑 |
閥門全開啟 |
常溫下閥門全開啟時的水流量系數 |
流體的流向 |
||||||
|
DN |
NPS |
Kv(m3/h) |
Cv(U.S) |
Cv(U.K) |
↑ |
→ |
|||
|
開啟壓力近似值KPa |
|||||||||
|
50 |
2 |
2.6 |
63 |
74 |
62 |
2 |
1 |
||
|
65 |
21/2 |
2.4 |
109 |
128 |
107 |
2 |
1 |
||
|
80 |
3 |
2.3 |
172 |
201 |
169 |
2 |
1 |
||
|
100 |
4 |
2.0 |
289 |
338 |
283 |
2 |
1 |
||
|
125 |
5 |
1.8 |
476 |
557 |
466 |
2 |
1 |
||
|
150 |
6 |
1.5 |
750 |
878 |
735 |
2 |
1 |
||
|
200 |
8 |
1.3 |
1432 |
1675 |
1403 |
2 |
1 |
||
|
250 |
10 |
1.2 |
2330 |
2726 |
2283 |
2 |
1 |
||
|
300 |
12 |
1.0 |
3676 |
4301 |
3602 |
2 |
1 |
||
|
350 |
14 |
0.9 |
5274 |
6171 |
5169 |
2 |
1 |
||
|
400 |
16 |
0.8 |
7306 |
8548 |
7160 |
3 |
1 |
||
|
450 |
18 |
0.8 |
9246 |
10818 |
9061 |
3 |
1 |
||
|
500 |
20 |
0.8 |
11415 |
13356 |
11187 |
3 |
1 |
||
|
600 |
24 |
0.7 |
17573 |
20560 |
17222 |
3 |
1 |
||
|
700 |
28 |
0.7 |
23919 |
27985 |
23441 |
4 |
1 |
||
|
750 |
30 |
0.7 |
27458 |
32126 |
26909 |
4 |
1 |
||
|
800 |
32 |
0.7 |
31241 |
36552 |
30616 |
4 |
1 |
||
|
900 |
36 |
0.7 |
39539 |
46261 |
38748 |
4 |
1 |
||
|
1000 |
40 |
0.7 |
48814 |
57112 |
47838 |
4 |
1 |
||
|
1050 |
42 |
0.7 |
53817 |
62966 |
52741 |
4 |
1 |
||
|
1200 |
48 |
0.7 |
70292 |
82242 |
68886 |
4 |
1 |
||
|
|
|
|
|
|
|
|
|
|
|
|
公稱通徑 |
PN1.0 |
PN1.6 |
PN2.5 |
PN4.0 |
PN6.4 |
PN10.0 |
||||||
|
L |
D |
L |
D |
L |
D |
L |
D |
L |
D |
L |
D |
|
|
DN50 |
60 |
109 |
60 |
109 |
60 |
109 |
60 |
109 |
60 |
115 |
60 |
122 |
|
DN65 |
67 |
129 |
67 |
129 |
67 |
129 |
67 |
129 |
67 |
140 |
67 |
147 |
|
DN80 |
73 |
144 |
73 |
144 |
73 |
144 |
73 |
144 |
76 |
150 |
73 |
157 |
|
DN100 |
73 |
164 |
73 |
164 |
73 |
170 |
73 |
170 |
79 |
177 |
79 |
183 |
|
DN125 |
86 |
194 |
86 |
194 |
86 |
197 |
86 |
197 |
105 |
213 |
105 |
220 |
|
DN150 |
98 |
220 |
98 |
220 |
98 |
227 |
98 |
227 |
136 |
250 |
136 |
260 |
|
DN200 |
127 |
275 |
127 |
275 |
127 |
287 |
127 |
293 |
165 |
313 |
165 |
324 |
|
DN250 |
146 |
330 |
146 |
332 |
146 |
343 |
146 |
355 |
213 |
364 |
213 |
394 |
|
DN300 |
181 |
380 |
181 |
387 |
181 |
403 |
184 |
450 |
229 |
424 |
229 |
458 |
|
DN350 |
184 |
440 |
184 |
447 |
184 |
460 |
222 |
478 |
- |
- |
- |
- |
|
DN400 |
191 |
492 |
191 |
498 |
191 |
518 |
232 |
549 |
- |
- |
- |
- |
|
DN450 |
203 |
542 |
203 |
558 |
203 |
568 |
- |
- |
- |
- |
- |
- |
|
DN500 |
219 |
597 |
219 |
620 |
219 |
624 |
- |
- |
- |
- |
- |
- |
|
DN600 |
222 |
698 |
222 |
734 |
222 |
734 |
- |
- |
- |
- |
- |
- |
|
公稱通徑 |
150Lb |
300Lb |
600Lb |
|||
|
L |
D |
L |
D |
L |
D |
|
|
2 |
60 |
103 |
60 |
110 |
60 |
110 |
|
21/2 |
67 |
122 |
67 |
129 |
67 |
129 |
|
3 |
73 |
135 |
73 |
148 |
73 |
148 |
|
4 |
73 |
173 |
73 |
180 |
79 |
192 |
|
5 |
86 |
196 |
86 |
215 |
105 |
240 |
|
6 |
98 |
222 |
98 |
250 |
136 |
265 |
|
8 |
127 |
279 |
127 |
307 |
165 |
319 |
|
10 |
146 |
339 |
146 |
361 |
213 |
399 |
|
12 |
181 |
409 |
181 |
422 |
229 |
456 |
|
14 |
184 |
450 |
222 |
485 |
- |
- |
|
16 |
191 |
514 |
232 |
539 |
- |
- |
|
18 |
203 |
549 |
- |
- |
- |
- |
|
20 |
219 |
606 |
- |
- |
- |
- |
|
24 |
222 |
717 |
- |
- |
- |
|
